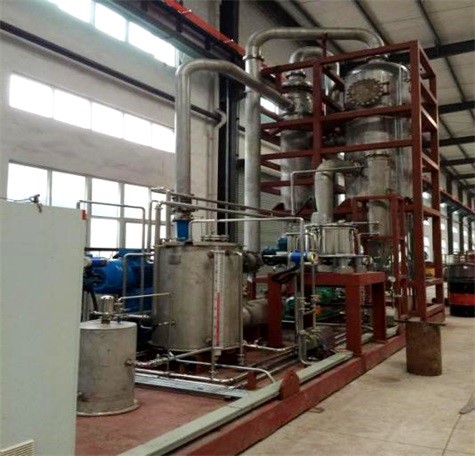

實物圖

工藝流程圖

工作原理

MVR蒸發器，英文Mechanical Vapor Recompression縮寫，稱為“機械式蒸汽再壓縮”蒸發器，機械式蒸汽再壓縮(MVR)是一種節能減排的工藝、措施：利用蒸發器中產生的二次蒸汽，經壓縮機壓縮，讓壓力、溫度升高，熱焓增加，然后再送到蒸發器的加熱室當作加熱蒸汽使用，使被加工的料液維持沸騰狀態，而加熱蒸汽本身則冷凝成水;使原來要廢棄的蒸汽就得到了充分的利用，回收了潛熱，又提高了熱效率，降低了生產成本。只要提供少量的電力驅動，壓縮機工作不需要鮮蒸汽就能使蒸發器熱能循環利用，連續蒸發。在熱力學中MVR蒸發器也可以理解為開式熱泵。壓縮機的作用不是產生蒸發需要的熱量，而是輸送蒸發器的熱量形成熱量循環。

該裝置已申報國家專利。

應用范圍

 廣泛應用于石油、化工、醫藥、鹽業、食品、環保等行業蒸發濃縮結晶，如石油天然氣頁巖氣（天然氣）回注水的蒸發結晶、制鹽的蒸發結晶，化工行業如硫酸鈉、硫酸銨、氯化鈉等無機鹽濃縮結晶，乙醇、乙二醇、甘油、乙內酰胺、山梨醇等有機物濃縮。制藥行業維生素、葡萄糖酸鹽、糖代用品、中藥提取物、抗生素等濃縮。食品行業牛奶、果汁、菜汁、淀粉、制糖、啤酒濃縮。環保行業如工業工藝廢水處理、化工制藥廢水處理與溶質回收，印染廢水、屠宰廢水、海產品加工廢水、造紙廢水、油狀乳液、垃圾滲濾液處理。

技術參數及特點

MVR技術可以將需要冷凝的二次蒸汽通過壓縮再次利用，以替代新鮮蒸汽，同時拋棄了冷卻塔，大大降低了運行費用，蒸發1噸水，費用在40-50元/噸，是三效的25%-30%。

自循環密閉系統，運行穩定。

可控制蒸發溫度，達到低溫蒸發，提高產品質量。

節約空間、運行安全、自動化程度高。

處理能力：根據需要的蒸發量常用規格有1T、2T、3T、5T、8T、10T、15T、20T。

我公司可以根據貴方提供的物料及特性，用我們的中試裝置進行試驗，為您量身定制專用、可行、低成本費用的成套設備。
